Улучшенная конструкция садового камина представляет собой камин цилиндрической формы с конусным сводом и трубой на треноге.
Рис. 3.

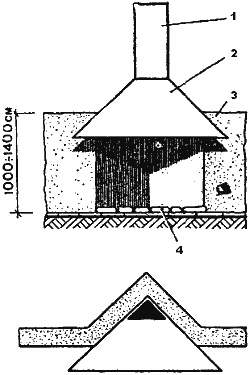

Пристенный монолитный камин-гриль из бетона |
Рис. 4.

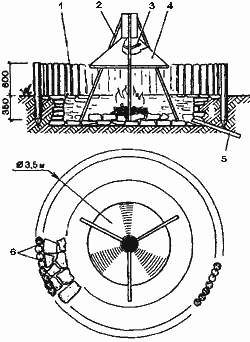

Кирпичный камин-гриль цилиндрической формы. |
В районах с частыми и обильными осадками котлован садового камина целесообразно оборудовать водоотливной трубой с отводом воды в поглощающую яму.
Для приготовления блюд с «дымком» наиболее пригоден особый вид садового камина — гриль. По устройству он несколько отличается от обычного, т.к. имеет открытую топку с решеткой и приспособления для навешивания котелков, шампуров и т.п.
Пристенный монолитный гриль из бетона с жестяным сводом можно устроить у каменной стены дома, во внутреннем дворике, у кирпичной стены хозяйственной постройки.
Очень удобен в эксплуатации открытый гриль цилиндрической формы из кирпича (можно использовать и железобетонное кольцо), который кладут с подтеской или, что еще проще, с заполнением уширенных швов раствором с примесью шамотного песка или мелкодробленого красного кирпича. Такой гриль можно установить в любом месте участка, например в зоне отдыха.
Более совершенная конструкция камина-гриля, приспособленного для приготовления пищи, показана на рис. 5 - 7.
Рис. 5.
Устройство камина-гриля улучшенной конструкции:
-
- 1 - свод;
- 2 - столик;
- 3 - подкос;
- 4 - топка (очаг);
- 5 - решетка;
- 6 - стойка свода;
- 7 - труба.
|
Рис. 6.
Разрез топки камина-гриля:
- - кирпич красный (стандартный);
- - решетка верхняя;
- - колосниковая решетка;
- - уголок 50х50 мм
|
Рис. 7.
Устройство верхней (а)
и колосниковой (б)
решеток камина-гриля. |
При сооружении такого камина-гриля используют:
-
уголки для каркаса и подкосов;
-
доски для боковых столиков;
-
листовое железо для свода с трубой;
-
красный кирпич.
Основание выполняют из монолитного бетона. Стенки очага кладут в полкирпича на глиняном растворе с примесью асбеста высотой в 6 рядов. В 3-ем и 5-ом ряду (снизу) обязательно вставляют металлические уголки 50х50 мм и длиной 45 см для крепления верхней и колосниковой решеток одинакового размера 45х45 см.
Колосниковую решетку выполняют из листовой стали толщиной 3...4 мм, перфорированной отверстиями диаметром 10 мм в шахматном порядке; верхнюю — из полосовой стали сечением 20х5 мм, закрепленных ребром на прутках диаметром 10 мм.
Гриль можно установить в помещении, на террасе, в полуподвале с выводом наружу дымоходной трубы. При установке его на открытом воздухе между очагом и сводом желательно поставить заднюю стенку из листового железа.
При использовании садовых каминов нельзя забывать о мерах противопожарной безопасности.
